TAKISAWA
TAKISAWAは、国内外で評価されている工作機械専業メーカー。会社の特徴や、製品の強みなどをまとめてご紹介しています。
TAKISAWAの特徴と主な沿革
TAKISAWAは、1922年に旋盤メーカーとして創業しました。100年来にわたって工作機械専業のメーカーとして事業を展開し、現在ではCNC自動旋盤やマシニングセンタはもちろん、自動化ラインにおけるFAセルやFAシステムも開発・製造しています。製造業から官公庁、学校まで、さまざまなシーンでTAKISAWAの製品が活躍しています。
旋盤の組立ラインでは、それぞれの工程ごとの品質管理を行い、レーザー測定器を使った完成総合検査まで行っています。マザーマシンである工作機械こそ品質保証が必要だと考えるTAKISAWAは、ISO9001、14001の認証を受け、品質管理の徹底を証明。「顧客に信頼される商品づくり」を品質方針として事業を展開する会社です。
参照元：TAKISAWA公式HP(https://www.takisawa.co.jp/company/index.html)
TAKISAWAがアピールする工作技術
顧客の要望に合わせて、細部までチューニングしたカスタマイズマシンを製造する技術がTAKISAWAのアピールポイントのひとつ。営業部が要望を丁寧にヒアリングし、顧客の加工工程における課題を見つけ出してくれます。これを解決するためのカスタマイズやオプションを提案し、適した製品を生産するのがTAKISAWAの強みです。
連続加工や大量生産が求められる製造業では、どうしても加工トラブルは免れません。下記リンクでは、CNC自動旋盤における切削時や不良部品の問題を回避する方法や、加工ロスを未然に防ぐヒントなどを簡単に紹介しています。
TAKISAWAの最新機種
TMX-4000
(https://www.takisawa.co.jp/product/fk/tmx/tmx-4000st.html)
- 強力な工具主軸と高精度な左右主軸
- 高精度加工をワンチャッキングで実行可能
- マルチモニターによる操作が可能
TMX-4000は、Ｘ軸が605mm、Y軸が260mm、Ｚ軸が1500mmといったように大きな軸移動量によって使いやすさを重視している点がポイントとなっています。移動量が大きいことから高精度な加工をワンチャッキングで行えます。また、高精度割出性能と重切削能力を両立している点もTMX-4000のポイントといえるでしょう。さらに、19インチと10.4インチの操作盤を備えており、便利な機能で作業をサポートします。
TAKISAWAの主な製品とポイント
TAKISAWAの主力商品のひとつが、TCC-1100。省スペースの6インチチャックタイプのCNC自動旋盤です。Z軸の早送り速度を高速化し、加工の効率化を実現。熱変位を抑制する設計で、同社の従来機よりも高精度化することに成功しています。高生産率、高品質を、小型で省コストの機種で実現することができます。機械幅1170mm、設置スペース1.6m2でレイアウトの自由度が高いことも魅力です。
剛性が高く、加工精度が高い機種としてTC-40がラインナップされています。これは12インチまたは15インチのチャックに対応した高精密主軸台を持つCNC自動旋盤。タレット刃物台と心押台が高剛性仕様なのもポイントです。またオリジナルソフトウェアTiwap-1にも対応していて、対話形式でプログラミングすることができます。
参照元：TAKISAWA公式HP(https://www.takisawa.co.jp/product/cnc/tcc/tcc-1100.html)
TCC-1100
画像引用元：TAKISAWA 公式HP（https://www.takisawa.co.jp/product/cnc/tcc/tcc-1100.html）
高生産と高品質を省投資で確保できるTCC-1100は、フランジやシャフト小物部品の加工に最適な省幅・省スペースのCNC旋盤です。早送り速度を従来より50%も高速化しており、タンクベッド構造により切削油タンクの大容量化も実現しています。また、熱変位も抑制されるなど従来機より高精度となっており、全軸角型スライドウェイ（摺動面）の採用や強力8角タレット刃物台の標準搭載、油圧心押台への対応などといったスペックになっています。また、機械幅は1,200mm・設置スペースは1.6㎡となっており、レイアウトが自由に効くマシンサイズとなっています。
| チャックサイズ | inch | 6 | |
| 刃物台仕様 | 8角タレット（直付け式） | 12角タレット（直付け式） | |
| 最大加工径 | mm | φ220 | φ170 |
| 最大加工長さ | mm | 171 | |
| 棒材加工径*1 | mm | φ42 | |
| 主軸回転速度 | min-1 | 4000 [OP. 5000, 6000] | |
| 早送り速度 | m/min | X : 24 / Z : 30 | |
| 主軸用電動機（15,30分/連続） | kW | 5.5/3.7 [OP. 7.5/5.5] | |
| 機械の高さ | mm | 1700 | |
| 所要床面の大きさ | mm | 1200×1370 | |
| 機械質量 | kg | 1860 | |
TCN-2100
画像引用元：TAKISAWA 公式HP（https://www.takisawa.co.jp/product/cnc/tcc/tcc-2100.html）
少額の投資で最大効果が期待できるTCC-2100は、チャックワークやセンターワークに対応した高精度のコンパクトチャッカーです。高速・高精度・コンパクトというキャッチコピーでプロモーション展開されているマシンであり、早送り速度を従来より20%も高速化しています。また、タンクベッド構造で切削油タンクが大容量、熱変位の抑制により従来機よりも高精度化が実現されています。他にも全軸角型スライドウェイ（摺動面）の採用や強力8角タレット刃物台の標準搭載、油圧心押台へのオプション設定による対応などといった特徴を持っています。
| TCC-2100L2 | |||
|---|---|---|---|
| チャックサイズ | inch | 8 | |
| 刃物台仕様 | 8角タレット （直付け式） |
12角タレット （直付け式） |
|
| 最大加工径 | mm | φ350 | φ320 |
| 最大加工長さ *1 | mm | 189 | 191 |
| 棒材加工径 *2 | mm | φ51 《φ42》 | |
| 主軸回転速度 | min-1 | 3200 [OP. 2500, 4100 《5000, 6000》] | |
| 早送り速度 | m/min | X : 24 / Z : 30 | |
| 主軸用電動機 （15,30分/連続） |
kW | 11/7.5 | |
| 機械の高さ | mm | 1700 | |
| 所要床面の大きさ | mm | 1320×1495 | |
| 機械質量 | kg | 2400 | |
TC-40
画像引用元：TAKISAWA 公式HP（https://www.takisawa.co.jp/product/cnc/tc/tc-40.html）
TC-40は12",15"チャック対応の高精密・強力主軸台という特徴を持っている製品であり、全軸角型スライドの強靭ベッドやサドル構造という強みがあります。また、高剛性タレット刃物台や高剛性心押台も備えています。このTC-40はTC-40 L10やTC-40 L20、TC-40 L30、TC-40CM L10、TC-40CM L20、TC-40CM L30など複数のグレードがあり、型番に「CM」が付いているものは旋削だけでなくミーリングにも対応している機械となっています。
| チャックサイズ | inch | 6 | |
| 刃物台仕様 | 8角タレット（直付け式） | 12角タレット（直付け式） | |
| 最大加工径 | mm | φ220 | φ170 |
| 最大加工長さ | mm | 171 | |
| 棒材加工径*1 | mm | φ42 | |
| 主軸回転速度 | min-1 | 4000 [OP. 5000, 6000] | |
| 早送り速度 | m/min | X : 24 / Z : 30 | |
| 主軸用電動機（15,30分/連続） | kW | 5.5/3.7 [OP. 7.5/5.5] | |
| 機械の高さ | mm | 1700 | |
| 所要床面の大きさ | mm | 1200×1370 | |
| 機械質量 | kg | 1860 | |
TT-500GD
画像引用元：TAKISAWA 公式HP（https://www.takisawa.co.jp/product/cnc/tt/tt-500gd.html）
省スペースながら小型部品のあらゆる生産に他央できるTT-500GDは、加工タクトの短いワークに最適なツインガントリーを標準装備しており、高出力のビルトインモーターを採用しているため主軸の加減速をハイスピードで行えます。また、刃物台はクシ刃式になっており、芯出しが容易なフラットタイプになっています。さらに一体型ベッドと分振スリット構造により高剛性と高精度を両立しており、幅広チップコンベアで余裕の切粉処理を実現しながら、大きなメンテナンスドアによりチップ交換も簡単に行うことが可能です。
| （旋削） | ||
|---|---|---|
| チャックサイズ | inch | 5+5 |
| 刃物台仕様 | クシ刃式 | |
| 工具取付け本数, 刃物台幅 | mm | 5本, 330 |
| 最大加工径 | mm | φ50 |
| 最大加工長さ | mm | 50 |
| 主軸回転速度 | min-1 | 5000 [OP. 8000] |
| 早送り速度 | m/min | X : 20 / Z : 24 |
| 主軸用電動機（15分/連続） | kW | 7.5/3.7 |
| 機械の高さ | mm | 2145 |
| 所要床面の大きさ | mm | 2560×2512 |
| 機械質量 | kg | 4300 |
| 外径 | mm | φ50 |
| 長さ | mm | 50 |
| 重量 | kg | 0.5 (×2) |
| パレット数 | 12 | |
| 積載重量(1パレット) | kg | 4 |
| 段積み高さ | mm | 250 |

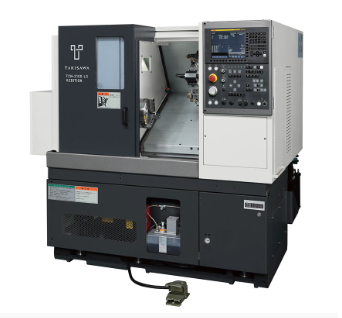

TCN-2100V.EDITION
画像引用元：TAKISAWA 公式HP（https://www.takisawa.co.jp/product/cnc/tcn/tcn-2100v.html）
モデルチェンジした8インチCNC旋盤のバリエーション・オプションなどを限定した廉価版です。全軸に高耐久性摺動面（角形スライド）を採用し、主軸モータトルクの大幅の向上と早送り速度を高速化したことによって加工時間を短縮しました。
刃物台は、旋削タレット8角（T8）と12角（T12）があり、油圧心押台にもオプション対応しています。
| チャックサイズ | inch | 8 | |
| 刃物台仕様 | 8角タレット（直付け式） | 12角タレット（直付け式） | |
| 最大加工径 | mm | φ410 | φ340 |
| 最大加工長さ | mm | 300 | |
| 棒材加工径*1 | mm | φ51 | |
| 主軸回転速度 | min-1 | 3200 | |
| 早送り速度 | m/min | X : 24 / Z : 30 | |
| 主軸用電動機（15,30分/連続） | kW | 11/7.5 | |
| 機械の高さ | mm | 1700 | |
| 所要床面の大きさ | mm | 1750×1532 | |
| 機械質量 | kg | 2700 | |

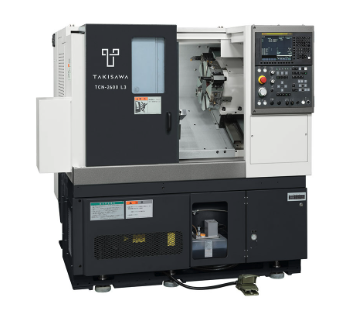

TCN-2600
画像引用元：TAKISAWA 公式HP（https://www.takisawa.co.jp/product/cnc/tcn/tcn-2600.html）
高い旋削性能と汎用性で高い人気を誇る自動旋盤です。10インチTCNをモデルチェンジしたもので、全軸に高耐久性摺動面（角形スライド）を採用しました。
広域主軸モーターを搭載し、低高速から高速域まで、十分なトルクを発揮します。刃物台は旋削タレット8角（T8）、ミーリングタレットは12角（T12M）を用意しています。
| チャックサイズ | inch | 10 | |
| 刃物台仕様 | 8角タレット（直付け式） | 12角タレット（回転工具式） | |
| 最大加工径 | mm | φ410 | |
| 最大加工長さ | mm | 250 | |
| 棒材加工径*1 | mm | φ74 [OP. φ90] | |
| 主軸回転速度 | min-1 | 3200 [OP. 2500] | |
| 早送り速度 | m/min | X : 24 / Z : 30 | |
| 主軸用電動機（15,30分/連続） | kW | 11/9 | |
| 機械の高さ | mm | 1700 | |
| 所要床面の大きさ | mm | 1750×1543 | |
| 機械質量 | kg | 2700 | |
TCN-3500
画像引用元：TAKISAWA 公式HP（https://www.takisawa.co.jp/product/cnc/tcn/tcn-3500.html）
トップクラスの高剛性とパワーを実現し、豊富な自動化実績があります。12”/10”チャックや旋削・ミーリング、自動化など多様な生産要求に対応しています。
コンパクト＆省スペースも実現し、省エネにも対応。全軸に高耐久性摺動面（角形スライド）を採用しました。
| チャックサイズ | inch | 6 | |
| 刃物台仕様 | 8角タレット（直付け式） | 10角タレット・12角タレット（直付け式） | |
| 最大加工径 | mm | φ430 | φ460 |
| 最大加工長さ | mm | 485/510 | |
| 棒材加工径*1 | mm | φ80 [OP. φ108] | |
| 主軸回転速度 | min-1 | 2500 [OP. 3000] | |
| 早送り速度 | m/min | X : 16 / Z : 24 | |
| 主軸用電動機（30分/連続） | kW | 15/11 | |
| 機械の高さ | mm | 1802 | |
| 所要床面の大きさ | mm | 2000×1768 | |
| 機械質量 | kg | 4000 | |

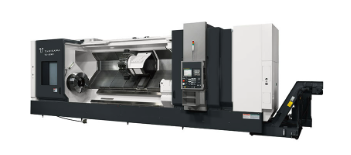

TG-6000
画像引用元：TAKISAWA 公式HP（https://www.takisawa.co.jp/product/cnc/tg/tg-6000.html）
クラス最強の切削性能により、高生産に貢献します。大径ワーク、長尺ワークにも対応し、大口径パイプ両端加工のビッグボア仕様設定です。
高剛性主軸台を4タイプ用意し、全軸幅広角型スライドを採用。強靱スラントベッド構造で37/30kWの高出力モータを搭載しています。
| チャックサイズ | inch | 6 | |
| 刃物台仕様 | 8角タレット/10角タレット（直付け式） | 12角タレット（直付け式） | |
| 最大加工径 | mm | φ760 | φ730 |
| 最大加工長さ | mm | 1031 | |
| 主軸貫通穴径*1 | mm | 131(A), 185(B), 275(C), 375(D) | |
| 主軸回転速度 | min-1 | 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) | |
| 早送り速度 | m/min | X : 12/ Z : 16 | |
| 主軸用電動機（15,30分/連続） | kW | 37/30 [OP. 45/37] | |
| 機械の高さ | mm | 2700 | |
| 所要床面の大きさ | mm | 5848×2360(A, B), 5848×2465(C, D) | |
| 機械質量 | kg | 15500 | |
TT-1100G
画像引用元：TAKISAWA 公式HP（https://www.takisawa.co.jp/product/cnc/tt/tt-1100g.html）
新しいローディング方式で、1.7秒のローディングタイムを実現した並行2主軸CNC旋盤です。ローダーエリアを加工室手前に配置した前方待機式によって、ローディング距離を大幅に短縮しました。
さらにローディングポジションまで主軸が前進する超高速ローディング方式を採用し、超高速ローディングを実現しています。
| （旋削） | ||
|---|---|---|
| チャックサイズ | inch | 6+6 |
| 刃物台仕様 | 10角タレット（全ホルダ式） | |
| 最大加工径 | mm | φ140 |
| 最大加工長さ | mm | 121 |
| 主軸回転速度 | min-1 | 4500 [OP. 6500] |
| 早送り速度 | m/min | X : 24 / Z : 30 |
| 主軸用電動機（15分/連続） | kW | 5.5/3.7 [OP. 7.5/5.5] |
| 機械の高さ | mm | 2450 |
| 所要床面の大きさ | mm | 2258×3327 |
| 機械質量 | kg | 5800 |
| 外径 | mm | φ80 |
| 長さ | mm | 80 |
| 重量 | kg | 0.7 (×2) |
| パレット数 | 14 | |
| 積載重量(1パレット) | kg | 25 |
| 段積み高さ | mm | 450 |
TAKISAWAのグローバルネットワーク
TAKISAWAの連結売上高の多くが海外向けで、日本に留まらず世界各国で製品が受け入れられています。また台湾や中国での現地生産、インドでの合弁会社、各国からの調達など、グローバルなネットワークを展開。国内外のショールームでは、いつでも最先端のCNC工作機械を実演稼働できるように努めており、製品と技術をその目で見ながら海外向けの技術相談、トレーニングまで対応しています。
TAKISAWAの会社情報
| 本社所在地 | 岡山県岡山市北区撫川983 |
|---|---|
| 電話番号 | 086-293-6111 |
| 公式URL | https://www.takisawa.co.jp/ |
