シチズンマシナリー

時計メーカーのシチズンの子会社であるシチズンマシナリー。独自の技術で高い制御精度や生産効率を誇る、代表的な製品や技術的アピールポイントをご紹介しています。

シチズンマシナリーの特徴と主な沿革

1930年に創業したシチズンマシナリー。本社を長野に置き、日本各地に拠点を設けている工作機械メーカーです。時計メーカーであるシチズンを源流にもち、精度の高い加工と小型化技術を特徴とした製品を多数製造してきました。

Cincom（シンコム）、Miyano（ミヤノ）というブランドを持ち、それぞれ特徴を持った製品を開発・製造。Cincomの工作機械は自動車・医療・IT業界、Miyanoは自動車・建築機械・油空圧機器分野を中心として活躍しています。

参照元：シチズンマシナリー公式HP(https://cmj.citizen.co.jp/product/concept/)

このサイトでは、「CNC自動旋盤」と、複雑な精密部品製造に適した「スイス型CNC自動旋盤」の情報を網羅しています。はじめて“スイス型”を検討する際は、下記リンクもご一読ください。

精密部品の高精度加工なら
スイス型CNC自動旋盤もチェック

シチズンマシナリーがアピールする工作技術

シチズン独自の技術であるLFV（低周波振動切削）技術は、X・Z各サーボ軸を切削方向に振動させ、振動を主軸回転と同期させながら切削を行うというもの。これによって切削中に「空振り」するタイミングがあり、切りくずを細かく分断しながら加工を続けることができます。

これを採用することによって、切りくずの処理に頭を悩ませる素材でも、切りくずが絡んで加工精度が落ちるリスクが大幅にカットされます。3つのモードが用意されていて、加工の種類に合わせた振動が利用可能。既存のNCプログラムに2行のコードを追加するだけで、自動で振動動作を加えてくれるIoT技術もアピールポイントとなっています。

シチズンマシナリーの新製品

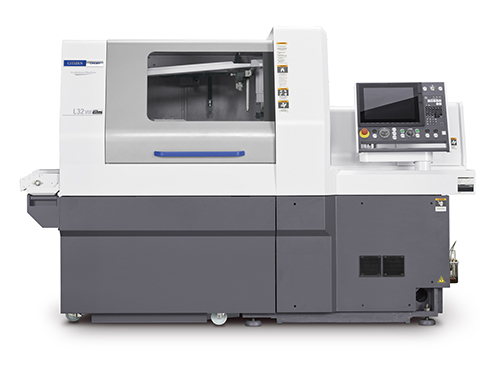

CNC自動旋盤Cincom L32シリーズ

画像引用元：シチズンマシナリー公式HP
(https://cmj.citizen.co.jp/info/detail/194)

スペックのPOINT

• 装着ツール数が増加し、最大53本のワークを装着可能
• 工具交換を効率化・自動調整機能で省力化を実現
• 低周波振動切削が正面・背面合わせて4軸同時加工可能

5機種を2025年5月から順次販売を開始。多様な業種の金属加工現場に導入されており、2015年のシリーズ発売開始以降、順調に支持を延ばしていった同機。この度、約10年ぶりにフルモデルチェンジっを行ない、様々な機能はもちろん、顧客のニーズを汲み取れるような自由度と拡張性をより高めるオプションが用意されています。

シチズンマシナリーの主な製品とポイント

CincomブランドのA20という製品は、先にご紹介したLFV技術を搭載。コストパフォーマンスに優れた製品ながら、ガイドブッシュ式・ガイドブッシュレス式の切り替えに対応するなど、機能性にも優れています。スイス型のCNC自動旋盤で、たわみを軽減して高精度な加工ができる製品です。

シチズン独自の制御方式を採用し、サイクルタイムが短縮されている点も大きなポイント。加工プログラムを運転前に解析することで、運転中の演算時間を最小限に抑える機能と合わさって、アイドルタイムを削減。生産効率が高いことも大きなポイントです。

主なラインナップ

画像引用元：シチズンマシナリー公式HP
(https://cmj.citizen.co.jp/product/cincom/cincom_a20.html)

CNC自動旋盤Miyano ABXシリーズ

4機種を2024年10月販売。正面・背面の同時加工が行える2スピンドルと最多3タレットを搭載して効率的・生産性の高い作業を実現。要望の多かった最大加工径Φ80㎜の正面主軸を搭載した機種をラインナップする点も特徴です。また、正面・背面主軸のモーターパワーを向上させている点、直感的な操作が可能な操作盤を搭載する点に加え、さまざまなオプションも用意しています。

型式	L32 VIII	L32 IX	L32 X	L32 XII	L32 XII B5
最大加工径	φ32mm (φ38オーバーサイズオプション)	φ32mm (φ38オーバーサイズオプション)	φ32mm (φ38オーバーサイズオプション)	φ32mm (φ38オーバーサイズオプション)	φ32mm (φ38オーバーサイズオプション)
最大加工長	GB 320mm / 1チャック	GB 320mm / 1チャック	GB 320mm / 1チャック	GB 320mm / 1チャック	GB 320mm / 1チャック
	GBL 80mm / 1チャック	GBL 80mm / 1チャック	GBL 80mm / 1チャック	GBL 80mm / 1チャック	GBL 80mm / 1チャック
主軸回転数	Max.8,000min⁻¹	Max.8,000min⁻¹	Max.8,000min⁻¹	Max.8,000min⁻¹	Max.8,000min⁻¹
背面主軸最大チャック径	φ32mm (φ38オーバーサイズオプション)	φ32mm (φ38オーバーサイズオプション)	φ32mm (φ38オーバーサイズオプション)	φ32mm (φ38オーバーサイズオプション)	φ32mm (φ38オーバーサイズオプション)
背面主軸回転数	Max.8,000min⁻¹	Max.8,000min⁻¹	Max.8,000min⁻¹	Max.8,000min⁻¹	Max.8,000min⁻¹
早送り速度	X1, Y1, Z1, X2, Z2軸 32m/min	X1, Y1, Z1, X2, Z2軸 32m/min	X1, Y1, Z1, X2, Z2軸 32m/min	X1, Y1, Z1, X2, Z2軸 32m/min	X1, Y1, Z1, X2, Z2軸 32m/min
Y2軸	-	-	24m/min	24m/min	24m/min
ツール取付数	Max.48本	Max.40本	Max.53本	Max.45本	Max.45本
ツールサイズ	バイト □16mm (突切 □20mm)	バイト □16mm (突切 □20mm)	バイト □16mm (突切 □20mm)	バイト □16mm (突切 □20mm)	バイト □16mm (突切 □20mm)
電動機	主軸ドライブ用 5.5 / 7.5 kW	主軸ドライブ用 5.5 / 7.5 kW	主軸ドライブ用 5.5 / 7.5 kW	主軸ドライブ用 5.5 / 7.5 kW	主軸ドライブ用 5.5 / 7.5 kW
	くし刃回転工具主軸ドライブ用 1.0 kW (オプション2.2 kW)	くし刃回転工具主軸ドライブ用 1.0 kW (オプション2.2 kW)	くし刃回転工具主軸ドライブ用 1.0 kW (オプション2.2 kW)	くし刃回転工具主軸ドライブ用 1.0 kW (オプション2.2 kW)	くし刃回転工具主軸ドライブ用 1.0 kW (オプション2.2 kW)
	背面主軸ドライブ用 3.7 / 5.5 kW	背面主軸ドライブ用 3.7 / 5.5 kW	背面主軸ドライブ用 3.7 / 5.5 kW	背面主軸ドライブ用 3.7 / 5.5 kW	背面主軸ドライブ用 3.7 / 5.5 kW
	対向刃物台回転工具ドライブ用 1.0 kW (オプション)	対向刃物台回転工具ドライブ用 1.0 kW (オプション)	対向刃物台回転工具ドライブ用 1.0 kW (オプション)	対向刃物台回転工具ドライブ用 1.0 kW (オプション)	対向刃物台回転工具ドライブ用 1.0 kW (オプション)
	背面刃物台回転工具ドライブ用 1.0 kW (オプション)	背面刃物台回転工具ドライブ用 1.0 kW (オプション)	背面刃物台回転工具ドライブ用 1.0 kW (オプション)	背面刃物台回転工具ドライブ用 1.0 kW (オプション)	背面刃物台回転工具ドライブ用 1.0 kW (オプション)
重量	3,500kg	3,500kg	3,500kg	3,500kg	3,500kg

画像引用元：シチズンマシナリー公式HP
(https://cmj.citizen.co.jp/product/cincom/cincom_a20.html)

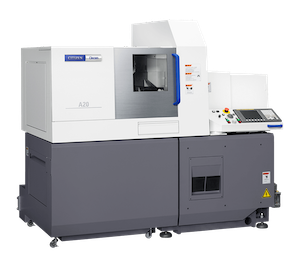

Cincom A20

シチズンマシナリーが提供する主軸台移動型CNC旋盤Cincom A20は、機能性とコストを追求している点が特徴となっています。

ø20加工機として低価格を実現。さらに加工に必要とされるさまざまな装置や機能を標準で装備するとともに、シチズン独自の制御方式を搭載することでサイクルタイムを短縮している点も特徴のひとつといえます。

画像引用元：シチズンマシナリー公式HP
(https://cmj.citizen.co.jp/product/miyano/bnc-c7.html)

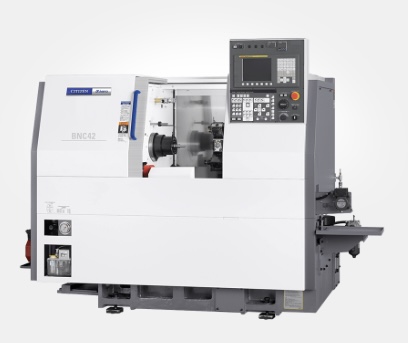

Miyano BNC42

Miyanoの伝統機BNCの省スペース・コンパクトな設計を受け継ぎ、基本性能の向上に加えて使いやすさについてもこだわって設計された主軸固定形CNC自動旋盤。独自の制御技術を搭載することによって、非切削時間を短縮しています。

またこのサイトでは、より加工目的や品質・精度にこだわりたい方へ向けて、「CNC自動旋盤」「スイス型CNC自動旋盤」を扱う国内メーカーの中でも、おすすめの3社をピックアップして紹介しています。こちらもぜひ参考にしてください。

【CNC自動旋盤】
おすすめメーカー3選をチェック

シチズンマシナリーのグローバルネットワーク

中国をはじめとするアジア・オセアニア圏、ヨーロッパ・ロシア、そして北米・南米と全世界に拠点をおきネットワークを広げているシチズンマシナリー。このうち製造拠点は中国、フィリピン、ベトナムにあります。そのほかの拠点は販売・サービス拠点で、世界のどこであってもサポートを受けることができます。
